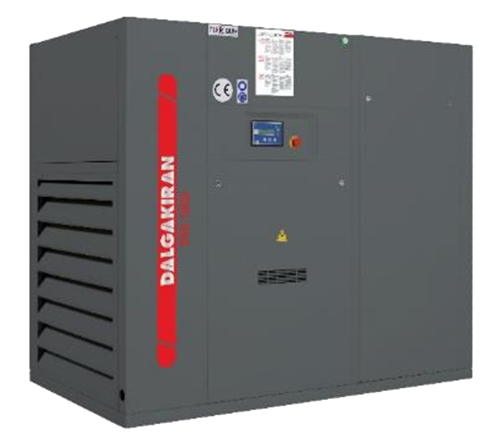

Винтовой компрессор высокого давления DALGAKIRAN DVK D 75-20

Dalgakiran DVK D 75-20 - винтовой электрический маслонаполненный компрессор высокого давления (20 бар). Может использоваться во всех сферах промышленного сектора, где необходим сжатый воздух.

Компрессоры Dalgakiran DVK D с прямым приводом – надежные, обеспечивающие высокие показатели при любых режимах эксплуатации. Модельный ряд подходит для крупных по мощности производств. Компрессор поставляется полностью укомплектованным и может быть введен в эксплуатацию незамедлительно.

Характеристики модели:

• Давление: 20 бар;
• Производительность: 5 000 л/мин;
• Мощность: 55 кВт.

ВИНТОВОЙ БЛОК

• В компрессорах Dalgakiran DVK D используется винтовой блок GARDNER DENVER (Финляндия).
• Винтовая пара подбирается специально под требования к производительности конкретной модели.
• Высокий КПД.
• Низкое потребление электроэнергии и рабочая температура.
• Благодаря инновационному профилю роторов винтового блока уменьшены потери воздуха при сжатии и требуемый крутящий момент.

ДВИГАТЕЛЬ И ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

• Трехфазный электрический двигатель концерна WEG (Бразилия) серии W22, 380/3/50-IE2/IP 55/F/B.
• Конструкция подшипников двигателя рассчитана на работу в тяжелых условиях с максимальными нагрузками.
• Необслуживаемые подшипники защищены от проникновения сора и воды, а также, имеют удлиненный интервал технического обслуживания
• Электрический шкаф с компонентами Schneider Electric имеет систему запуска «звезда-треугольник» и защищает компрессор по всем ключевым параметрам (температура, давление, напряжение, фазность).
• Контроллер обеспечивает управление рабочими процессами компрессора, контроль и отображение рабочих параметров, таймер сервисных интервалов по каждому элементу, вывод аварийных сигналов, удаленную передачу данных посредством интерфейса RS 485, протоколов MODBUS.

ПРЯМОЙ ПРИВОД

Модели с прямым приводом могут выдерживать сильные нагрузки и работать продолжительное время без технических остановок. Низкий уровень шума и вибраций.

СИСТЕМА МАСЛОСЕПАРАЦИИ

• В компрессорах Dalgakiran DVK D маслосепаратор вынесен отдельно, поэтому в процессе эксплуатации легко производить его замену.
• Маслобак, разработанный с применением новейших компьютерных программ, обеспечивает наименьшее потери давления, высокую эффективность отделения масла и низкий уровень шума.
• 3ступенчатая схема сепарации обеспечивает минимальное содержание масла в сжатом воздухе (≤3 мг/м³).

СИСТЕМА ОХЛАЖДЕНИЯ

• Во всех компрессорах DALGAKIRAN установлен 4-ходовой термостатический клапан, который эффективно поддерживает заданную температуру, предотвращая переохлаждение.
• Применение клапана повышает эффективность охлаждения компрессора и позволяет исключить скопление влаги внутри маслобака.
• Алюминиевый пластинчатый теплообменник, изготовленный методом пайки в вакууме, обеспечивает высокую эффективность охлаждения и имеет длительный срок службы.
• В двух секциях теплообменника охлаждается масло и сжатый воздух, обеспечивая значение температуры сжатого воздуха на выходе + 7 к температуре окружающей среды.
• Малошумные и энергоэффективные осевые охлаждающие вентиляторы.
• Конструкция профиля лопастей вентилятора обеспечивает высокую аэродинамическую эффективность, минимальный вес, низкий уровень шума при вращении.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Оптимизация соединений между основными элементами, уменьшение длины шлангов, снижение гидравлических потерь.
• Эффективная аэродинамика компрессора обеспечивает равномерное распределение потока охлаждающего воздуха, что приводит к увеличению эффективности охлаждения основных узлов, снижению температуры внутри компрессора, снижение уровня шума.
• Установка металлических шлангов масловоздушной смеси от маслобака к радиатору приводит к увеличению надежности системы циркуляции масла.
• Компрессоры мощностью до 160 кВт оснащены встроенным циклонным сепаратором с автоматическим конденсатоотводчиком.
• Эргономичный корпус компрессора с легкосъемными панелями обеспечивает простой доступ к каждой части компрессора для удобства технического обслуживания. Звукоизоляция обеспечивает низкий уровень шума.

Компрессор оборудован всеми необходимыми системами защиты, а именно:

• Перегрузка основного двигателя и двигателя вентилятора;
• Контроль неправильной фазировки, отсутствия фазы двумя разными сигналами;
• Перегрев основного двигателя;
• Перегрев винтового блока;
• Защита по высокому давлению;
• Защита от запуска при отрицательной температуре;
• Контроль засоренности всасывающего фильтра и фильтра-сепаратора;
• Кнопка аварийной остановки;
• Контроль сервисных интервалов.

Преимущества серии DVK D:

• Автоматическая работа, минимальная потребность в обслуживании.
• Низкая степень шума и вибраций.
• Оснащен циклонным сепаратором с автоматическим сливом конденсата.
• Рама с виброподушками.
• Новый высокоэффективный винтовой блок с малым энергопотреблением, рассчитан на максимальную нагрузку.
• Электрический двигатель с энергоэффективностью IE3.
• Стартер «звезда-треугольник».
• Контроллер c ЖК дисплеем LOGIK обеспечивает удобное управление компрессором, отображает все необходимые данные и аварийные сигналы.
• Интерфейс RS 232 для передачи данных.
• Компрессор работает в оптимальном температурном режиме благодаря 4-ходовому термостатическому клапану.
• Воздушный фильтр удаляет до 99% пыли.
• Легкосъемные панели корпуса обеспечивают простоту обслуживания.
