Зачем нужна осушка сжатого воздуха
Атмосферный воздух всегда содержит влагу. При сжатии её парциальное давление растёт, и на выходе из компрессора относительная влажность достигает 100%. Если не осушить поток, конденсат оседает в магистрали, ресивере, пневмоинструменте, вызывая коррозию трубопроводов, отказ клапанов, брак на линии окраски.
Осушитель удаляет водяной пар до требуемого уровня влажности, который выражают через точку росы под давлением (PDP). Чем ниже PDP, тем суше воздух.
Рефрижераторный охлаждает сжатый воздух до +3...+10 °C через испаритель хладагента, влага конденсируется и удаляется конденсатоотводчиком. Типовая точка росы на выходе - +3 °C. Ниже этой границы не работает из-за риска обмерзания теплообменника.
Адсорбционный пропускает поток через колонны с осушающим сорбентом, который физически связывает молекулы воды на своей поверхности. Достигается точка росы от -20 до -70 °C и ниже. Адсорбционные дороже и энергозатратнее, но обязательны там, где нужен глубоко осушенный воздух - фармацевтика, электроника, производство газов разделением.
Как подбирают осушитель
Подбор ведут от четырёх параметров.
Производительность по воздуху в м³/мин или м³/ч при номинальных условиях (обычно 7 бар, +25 °C на входе, +25 °C окружающей среды). Паспортная цифра справедлива только при этих условиях.
Рабочее давление влияет на фактическую пропускную способность. При давлении ниже номинала производительность падает на 20-30%.
Температура входящего воздуха - критичный фактор. В жарком цеху летом может быть 45-50 °C. При такой температуре производительность рефрижераторного падает на треть.
Требуемая точка росы определяет выбор типа. Для большинства задач достаточно +3 °C рефрижераторного. Для производств с жёсткими требованиями нужен адсорбционный с PDP от -40 °C.
Практическое правило - закладывать запас 20-30% от расчётной производительности компрессора.
Место в цепочке подготовки воздуха
Осушитель встроен в линию между первичной очисткой и финишной фильтрацией. Компрессор выдаёт горячий влажный воздух, который сразу проходит концевой охладитель, затем циклонный сепаратор отделяет основную массу конденсата. Далее поток попадает в ресивер, где сглаживаются пульсации давления.
Перед входом в осушитель обязателен префильтр грубой очистки (обычно 5-25 мкм), который задерживает твёрдые частицы и капельное масло. Без этой ступени теплообменник осушителя загрязняется за несколько недель.
После осушителя воздух поступает в магистральный фильтр тонкой очистки, который обеспечивает финишный класс чистоты по стандарту ISO 8573-1.
Выбор в каталоге
Каталог насчитывает более 1580 моделей под разные типы компрессоров и требования по точке росы; всё, что не держим в наличии, привозим под заказ. Представлены рефрижераторные серии производительностью от 0,6 до 600 м³/мин, адсорбционные - от 1 до 350 м³/мин. Рабочее давление - до 16 бар в стандартном исполнении, версии высокого давления - до 50 бар.
Стоимость формируется из производительности, типа (адсорбционный дороже рефрижераторного в 3-5 раз), способа охлаждения конденсатора, типа конденсатоотводчика. Поставка по всей России, отгрузка со склада в Московской области или напрямую от производителя.

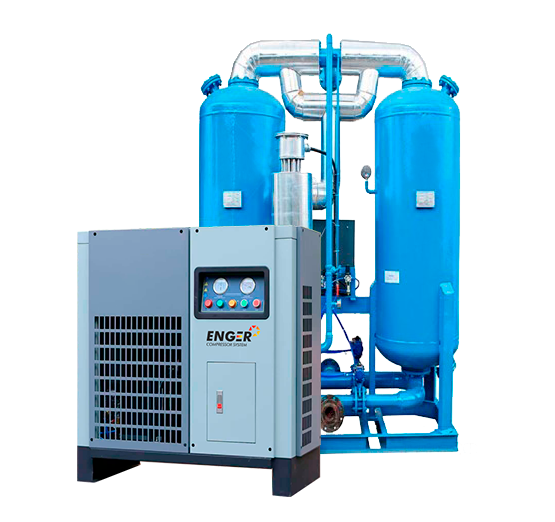

В нашем каталоге представлены и осушители собственной разработки Enger - рефрижераторные серии с производительностью от 1 до 60 м³/мин и адсорбционные для глубокой осушки.
