Зачем готовить сжатый воздух
Компрессор выдаёт горячий влажный воздух с примесями масла и механических частиц. Такой воздух непригоден для большинства технологических процессов. Узел подготовки приводит его к параметрам, которые требует конечное оборудование: пневмоинструмент, станки, покрасочные камеры, пищевое производство или лаборатории.

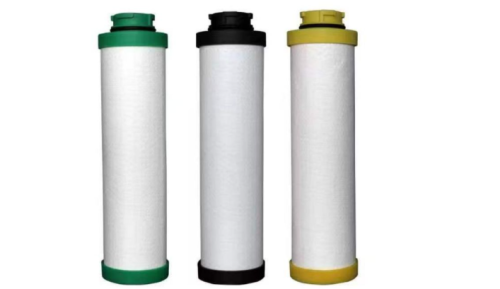

В нашем каталоге 78 моделей картриджей и узлов фильтрации под разные задачи, остальные компоненты возим под заказ из линеек поставщиков.
Как работает система подготовки
Стандартная цепочка подготовки строится из нескольких последовательных ступеней. Воздух из компрессора поступает в концевой охладитель, где снижается температура и выпадает первый конденсат. Затем проходит циклонный сепаратор, где за счёт центробежных сил отделяется основная влага и крупные частицы. Далее воздух попадает в ресивер, который сглаживает пульсации давления, даёт дополнительное охлаждение и снижает число пусков компрессора.
После ресивера устанавливается префильтр грубой очистки, задерживающий твёрдые частицы и капли. Следующее звено - рефрижераторный осушитель или адсорбционный, в зависимости от требуемой точки росы. Рефрижераторный охлаждает воздух до +3 °C и конденсирует влагу, обеспечивая точку росы под давлением +3 °C. Для более глубокой осушки применяют адсорбционные установки, которые дают точку росы до -40 °C и ниже.

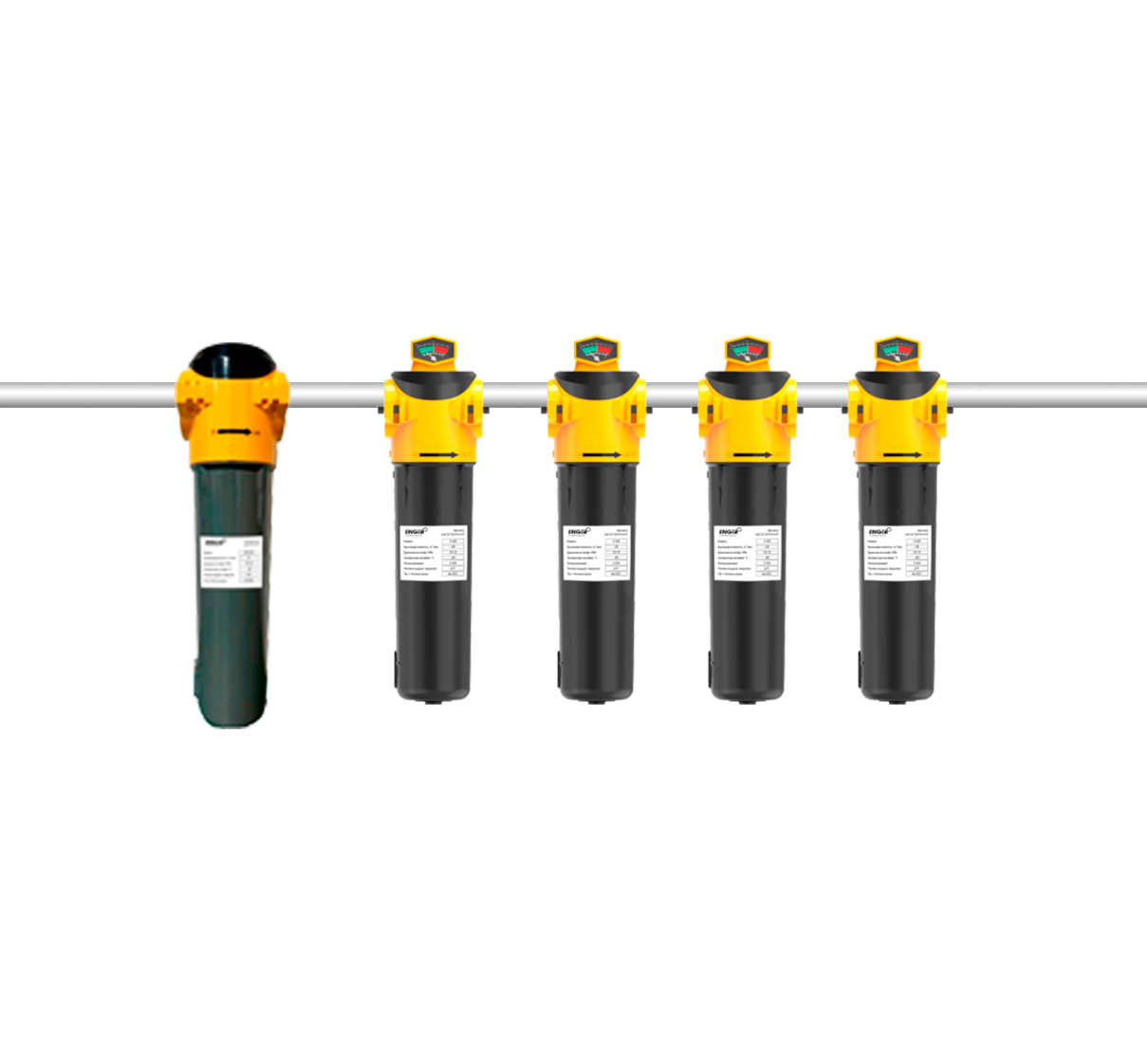

Завершает цепочку магистральный фильтр тонкой очистки. Коалесцирующие фильтры удаляют аэрозоли масла и воды, пылевые задерживают твёрдые частицы, угольные адсорбируют пары масла и запахи. Фильтры ставятся каскадом по степени очистки: сначала грубый, потом тонкий, затем при необходимости угольный.
Параметры подбора оборудования
Основной критерий - расход воздуха в м³/мин или л/с. Оборудование подбирают по производительности компрессора с запасом 15-30% и поправкой на условия входа. Рабочее давление определяет фактическую пропускную способность: паспортные характеристики указывают при 7 бар, при другом давлении применяется поправочный коэффициент.
Класс чистоты задаётся стандартом ISO 8573-1 тремя цифрами: содержание твёрдых частиц, влаги и масла. Пневмоинструмент работает при классе 4-4-4, покраска и контрольно-измерительные приборы требуют 1-2-1 и жёстче.
Температура на входе в осушитель критична. Рефрижераторные рассчитаны на +35...+40 °C, превышение снижает производительность до 30-40%. Для ресивера объём выбирают из расчёта 10-20% минутной производительности компрессора, при резких пиковых нагрузках до 30-50%. Перепад давления на каждом элементе влияет на энергозатраты: каждый бар дополнительного сопротивления добавляет до 7% к энергопотреблению компрессора.
Типичные ошибки при комплектации
Подбор оборудования только по литражу компрессора без учёта реальной температуры и давления приводит к несоответствию производительности. Слишком маленький ресивер вызывает частые пуски компрессора и ускоренный износ. Отсутствие циклонного сепаратора перед рефрижераторным осушителем грозит заливом теплообменника конденсатом.
Экономия на автоматическом сливе конденсата - частая причина попадания воды обратно в магистраль. Для маслосодержащего конденсата требуются сепараторы вода-масло, их отсутствие создаёт проблемы с экологическими требованиями.
