Расходомеры и датчики для учета и контроля параметров
Расходомеры измеряют объемный или массовый расход сжатого воздуха в магистрали. Это инструмент для энергоаудита компрессорной, выявления утечек, биллинга между цехами и контроля эффективности системы. Датчики (давления, точки росы, температуры) следят за параметрами воздуха на выходе из компрессора и в точках потребления.
В нашем каталоге 2 базовых модели под разные присоединения и задачи измерения; остальные конфигурации возим под заказ.
Принципы измерения и типы приборов
Термомассовые расходомеры - доминирующий тип для сжатого воздуха. Принцип работы: нагретый элемент обдувается потоком, прибор измеряет теплоотдачу и рассчитывает массовый расход. Результат сразу в нормализованных кубометрах (нм³/ч), без пересчета по давлению и температуре. Диапазон измерения (turndown) часто 1:100 и выше.
Вихревые расходомеры считают частоту срыва вихрей за телом обтекания. Ультразвуковые (часто накладные clamp-on) удобны для установки на существующую магистраль без врезки.
Датчики точки росы измеряют точку росы под давлением (PDP) для контроля работы осушителя.
Как подбирают расходомер или датчик

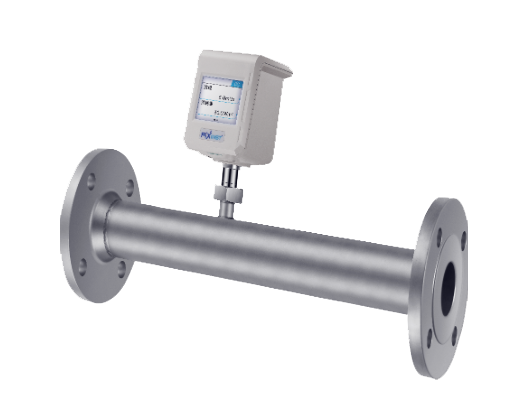

Подбор расходомера начинают с диаметра трубы (DN) и типа присоединения. Резьбовые модели ставят на DN до 50 мм, фланцевые - на крупные диаметры. Врезные зонды экономичны для труб DN50 и выше. Диапазон расхода - ключевой параметр. Рабочая точка должна попадать в среднюю треть диапазона прибора.
Важно учесть рабочее давление и температуру среды.
Единицы измерения уточняют заранее: нм³/мин, нм³/ч, л/с, scfm. Референсные условия нормализации различаются (ISO 1217 задает 20 °C и 1 бар, DIN 1343 - 0 °C и 1,01325 бар). При переводе между стандартами возникают ошибки до 7-10%. Точность для энергоаудита достаточна на уровне ±2-3% от измеренного значения.
Выходы и связь выбирают под верхний уровень: 4-20 мА для простых систем, Modbus RTU/TCP или IO-Link для ПЛК.
Перед расходомером обязательны прямые участки трубы: обычно 10-15 диаметров до прибора и 5 диаметров после.
Место расходомеров и датчиков в системе подготовки воздуха
Расходомер - базовый инструмент энергоаудита компрессорной. Сравнение фактического потребления с производительностью компрессора выявляет утечки. Норма утечек - 5-10% от производительности, в запущенных сетях доходит до 30% и выше. Методика проста: замер расхода ночью или в выходной показывает объем утечек. Датчик давления в ресивере - вход для управления частотным приводом компрессора.
Датчик точки росы контролирует работу осушителя. Датчики перепада давления на магистральных фильтрах показывают степень загрязнения и сигнализируют о необходимости замены элемента.
