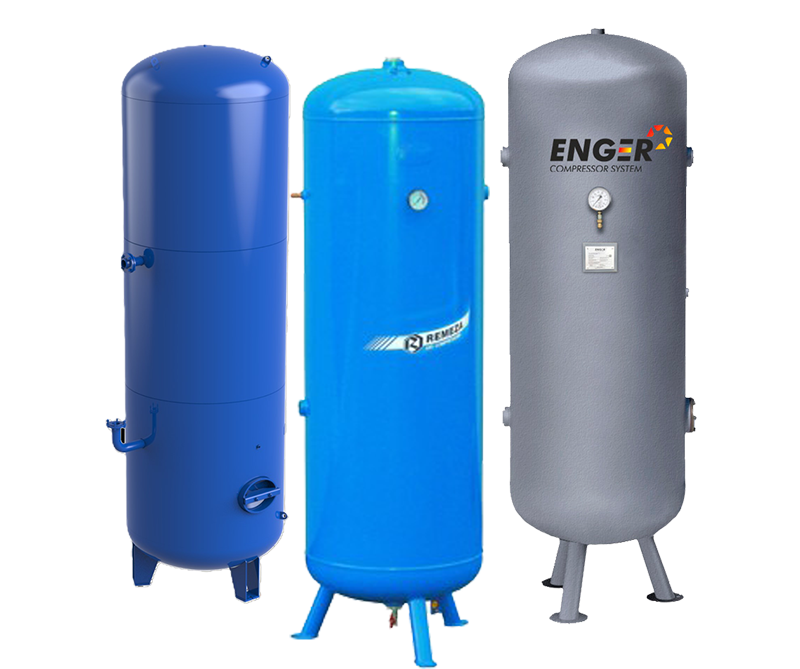

Воздухосборники для компрессорных установок
Воздухосборник стоит между компрессором и магистралью. В нашем каталоге 320 моделей РКЗ разных объёмов и давлений; остальные позиции линейки привозим под заказ. Стоимость зависит от объёма, рабочего давления, исполнения и комплектации.
Три задачи ресивера в пневмосистеме
Ресивер закрывает сразу несколько функций. Сглаживает пульсации от поршневых компрессоров: воздух поступает толчками, а потребитель получает ровный поток. Аккумулирует запас для пиковых нагрузок, чтобы компрессор не включался каждые несколько секунд. Охлаждает воздух и осаждает конденсат: влага выпадает на стенках до того, как попадёт в магистраль.
Ресивер осаждает конденсат механически, но для тонкой очистки воздуха и удаления остаточной влаги нужны фильтр и осушитель.
Подбор объёма и рабочего давления
Объём подбирают исходя из производительности компрессора и режима работы. Базовое правило: ёмкость ресивера составляет 10-20% минутной производительности компрессора. Для циклических нагрузок с резкими пиками запас увеличивают до 30-50%. Винтовые компрессоры требуют меньший буфер, чем поршневые, за счёт равномерной подачи.
Рабочее давление ресивера должно быть не ниже максимального давления компрессора. Серия РКЗ выпускается на 10, 11 и 16 бар. Для сети 8 бар берут ресивер минимум на 10 бар с запасом. Пробное давление всегда выше рабочего в 1,5 раза, это паспортная величина для испытаний.
Ориентация бывает вертикальной и горизонтальной. Вертикальные экономят площадь и лучше сепарируют конденсат за счёт гравитации. Горизонтальные удобнее для передвижных установок и помещений с низкими потолками.
Сертификация и требования безопасности
Ресиверы подпадают под ТР ТС 032/2013 как сосуды под давлением. Ёмкости объёмом свыше 25 литров при давлении выше 0,07 МПа требуют декларации соответствия или сертификата. Регистрация в Ростехнадзоре зависит от параметров конкретной модели и условий эксплуатации. Конкретные требования уточняют по документации производителя и актуальным нормативам.
В комплектацию входят предохранительный клапан, манометр, кран слива конденсата. Автоматический дренаж ставят опционально для непрерывной работы без ручного обслуживания.
Место воздухосборника в цепочке подготовки
Ресивер стоит сразу после компрессора и циклонного сепаратора, перед блоком очистки. Далее воздух проходит рефрижераторный осушитель для удаления остаточной влаги, затем магистральный фильтр тонкой очистки и поступает к потребителю. Эта последовательность обеспечивает требуемое качество воздуха по ISO 8573-1.
Замерить фактический расход и рассчитать параметры ресивера под конкретную нагрузку помогут инженеры при обследовании пневмосети.
