Зачем нагревать сжатый воздух?

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ И ТОЧКА РОСЫ

• Воздух, который покидает компрессор (при наличии охладителя):
• Температурой около 30 °C
• Насыщен водой (100% относительной влажности)

100% относительная влажность означает, что при падении температуры образуется больше капель воды (конденсата).

ОСУШИТЕЛЬ НЕ РЕШИТ ПРОБЛЕМУ

Осушители удаляют много водяного пара. Наиболее распространенный тип сушит воздух до точки росы 4 °C.
Пока температура остается выше 4 °C, конденсата не будет. Это подходит для большинства ситуаций. Если же в пневмосистеме воздух проходит зимой вне помещений, может возникнуть конденсат.

РАСШИРЕНИЕ СЖАТОГО ВОЗДУХА

Воздух необходим для какой-то цели. Воздух подается на пневматические приводы, приводит в действие клапаны или выполняет другие работы. Сжатый воздух расширяется до давления окружающей среды. Когда воздух расширяется, он остывает. При сжатии – нагревается. Когда много воздуха расширяется рядом с определенной частью оборудования, эта часть тоже быстро остывает.

ОБЛЕДЕНЕНИЕ КЛАПАНОВ

Пневматические регулирующие клапаны, которые непрерывно переключаются (с помощью сжатого воздуха), могут сильно охладиться из-за его расширения. Небольшие клапаны и отверстия могут полностью замораживаться при достаточном количестве конденсата внутри.

Обледенение клапанов - проблема в условиях производства, клапан может зависнуть в открытом или закрытом положении, когда конденсат замерзает внутри клапана. Поскольку есть точка росы 4 °C в обычном рефрижераторном осушителе сжатого воздуха, конденсат образуется, когда воздух остывает ниже этой температуры.

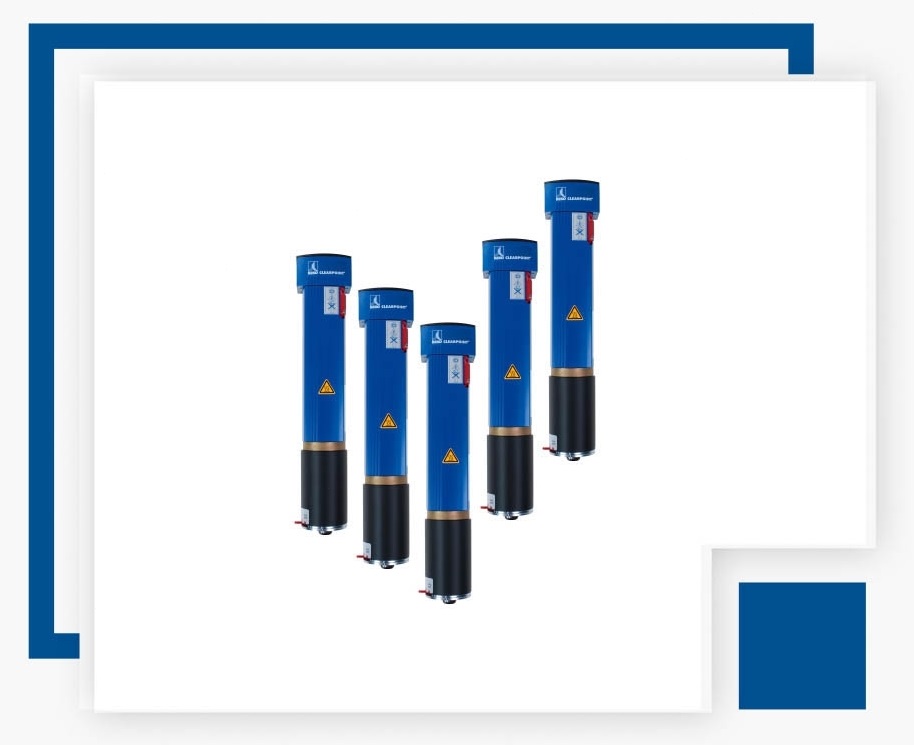

НАГРЕВАТЕЛИ СЖАТОГО ВОЗДУХА

Решение - нагреватель сжатого воздуха для предварительного нагрева перед тем, как воздух будет использован (расширится). В этом случае произойдет расширение уже подогретого воздуха, конечная температура будет намного выше точки замерзания.

Подогреватель состоит из нагревательной катушки внутри корпуса. Иногда он сочетается с фильтром. Обычно можно установить желаемую температуру подогрева.
